Медторг+ Шланг для подключения ДП-5

Шланг предназначен для подключения коллекторного микродвигателя постоянного тока ДП-5 к стоматологической установке. Он обеспечивает подачу напряжения питания на двигатель, подачу воды и сжатого воздуха в соответствующие каналы двигателя для создания спрея на моторном стоматологическом наконечнике.

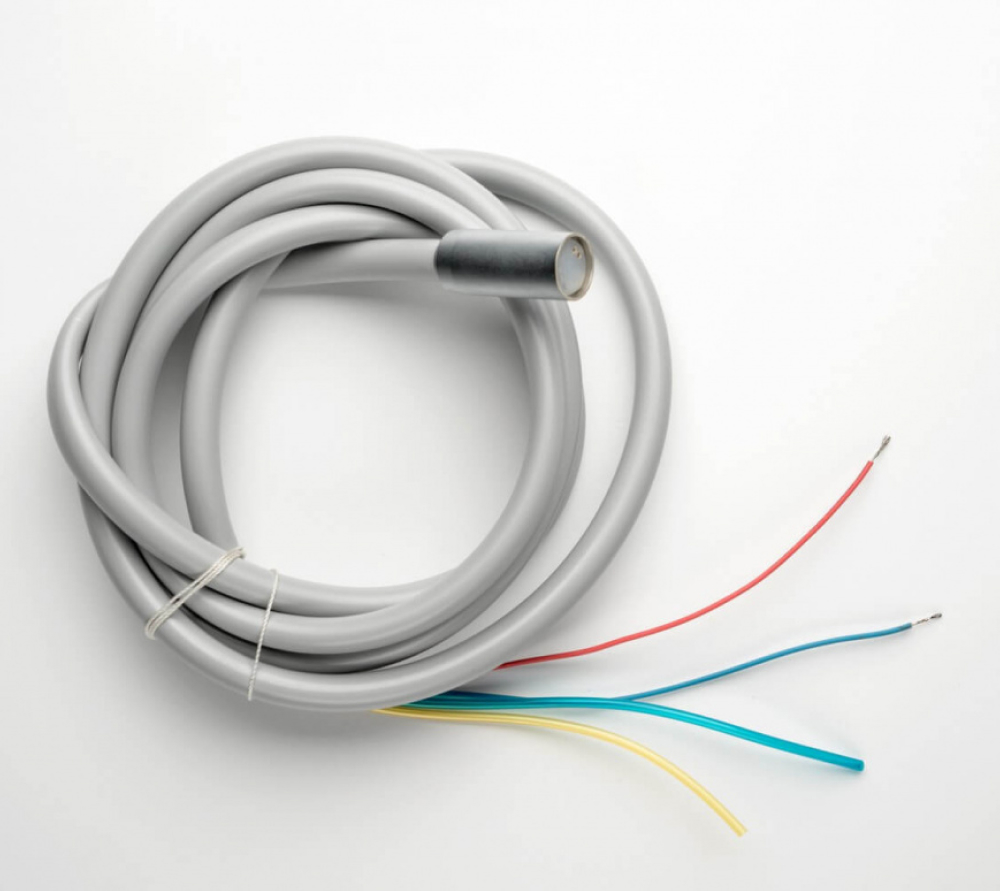

Шланг состоит из присоединительной муфты с дюймовой резьбой 14х0,706 (разъем типа М4), металлической втулки с запрессованным в него пластиковым изолятором с электрическими контактами и металлическими трубками для подсоединения трубок подачи воды и воздуха, внешнего силиконового шланга в котором проложены медицинские трубки для подвода воды и воздуха и электрические провода для подачи питания на двигатель.

Для герметизации соединения служит плоская резиновая прокладка на двигателе. Ориентация двигателя и шланга относительно друг друга проводиться по электрическим контактам. С другой стороны шланга, электрические провода подключаются под крышкой рабочего столика стоматологической установки к плате управления двигателем в соответствии со схемой подключения, а трубки подвода воды (желтая) и воздуха (синяя) подсоединяются к соответствующим клапанам подачи воды и воздуха стоматологической установки. Далее жестко закрепляют конец капроновой нити, проложенной внутри шланга, для предотвращения порыва шланга в процессе его эксплуатации.
