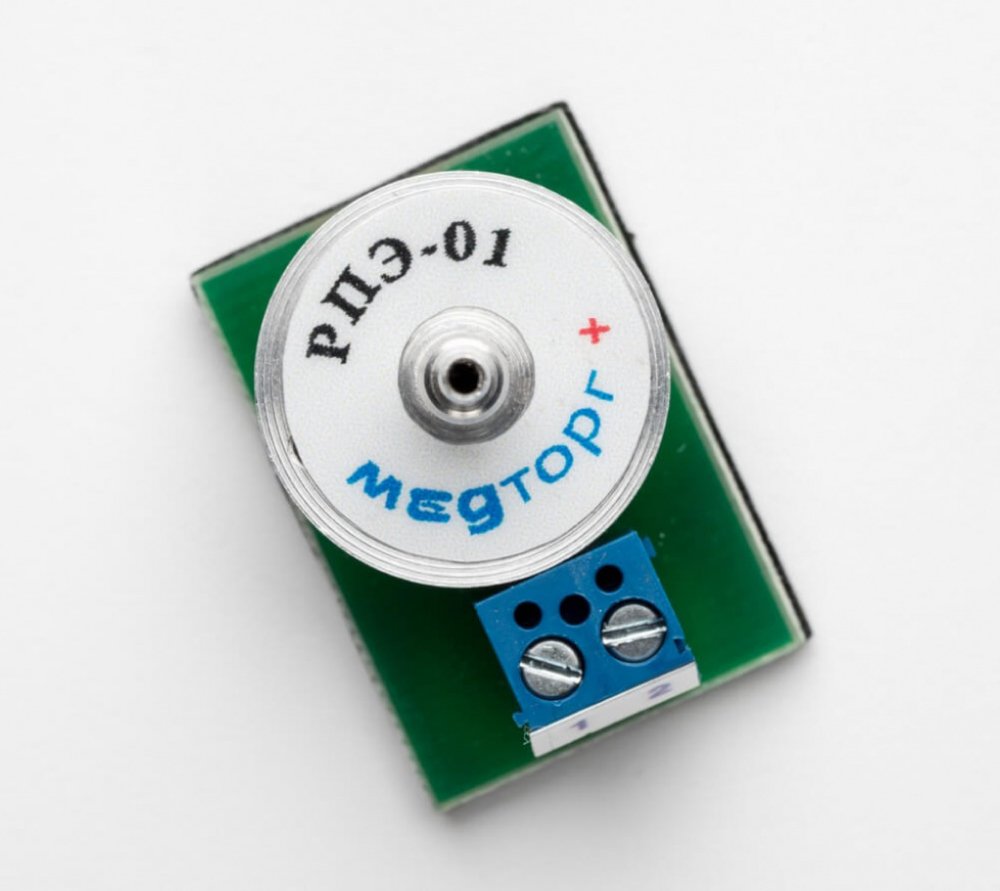

Медторг+ РПЭ-01 реле пневмоэлектрическое для управления микродвигателями

РПЭ-01- предназначено для организации управления электрическим двигателем от пневмопедали стоматологической установки.

РПЭ-01 подключается к системе подачи сжатого воздуха стоматологической установки. Для этого на штуцер пневмоклапана одевается воздушная трубка от пневмопедали, а к электрической колодке подключаются контакты от платы управления двигателем. При нажатии на пневмопедаль рабочий воздух давит на мембрану пневмоклапана, которая в свою очередь нажимает на кнопку включения подачи рабочего напряжения на плату управления электрическим микромотором.

Технические характеристики

• Напряжение питания: 24В
• Рабочий ток: 50 мА
• Рабочее давление, подаваемое на вход

  • минимальное 100 кПа
  • максимальное 300 кПа
• Максимальное время задержки выключения: 1 сек
• Габариты блока

  • длина 26 мм
  • ширина 18 мм
  • высота 13 мм

Комплектация

• Реле БПФ-01 -  1 шт.
• Паспорт - 1 шт.
• Упаковка - 1 шт.
